【導讀】凌力爾特推出具100% 占空比操作能力的 36V 輸入電壓、三通道、2A + 1A + 1A (IOUT) 降壓型開關穩壓器LT3514。同時，它具備恒定頻率、堅固的抗短路性能等優勢，非常適用于需要多個輸出的汽車和工業應用。
凌力爾特公司推出具100%占空比操作能力的三輸出、36V 降壓型開關穩壓器LT3514。LT3514 可從一個通道提供 2A 的連續輸出電流，另外兩個則為每通道 1A 而電壓可低至 0.8V。該器件輸入電壓范圍為 3.2V 至 36V (最大值為 40V)，非常適用于需要多個輸出的汽車和工業應用。LT3514 的獨特設計包括一個內置的升壓型穩壓器，從而使每個通道都能以 100% 占空比工作，即使在輸入電壓低至 3.2V 時也不例外。這種架構使 LT3514 非常適合需要連續輸出調節的應用，例如汽車應用中的冷車發動以及停-啟操作。
LT3514的開關頻率可由用戶編程在 250kHz 至 2.2MHz，且在整個頻率范圍內是可同步的，從而使設計師能優化效率，同時避開了關鍵的噪聲敏感頻段。其 28 引線 4mm x 5mm QFN 封裝和高開關頻率允許使用小型的外部電感器和電容器，可為多輸出應用提供占板面積緊湊和熱效率很高的解決方案。
LT3514采用一個內部3A開關和兩個1.45A開關進行降壓轉換，并用一個 220mA 開關實現內部升壓電路操作，在單個芯片中集成了必需的振蕩器、控制和邏輯電路。特殊的設計方法使該器件能在非常寬的輸入電壓范圍內提供高達 88% 的效率，同時 LT3514 的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。反相開關降低了輸入紋波，而堅固的短路保護則提高了系統的可靠性。其他特點包括輸出電壓跟蹤、可編程欠壓閉鎖，以及電源良好引腳以指示所有輸出處于穩壓狀態。
LT3514采用耐熱性能增強型 4mm x 5mm QFN-28 封裝和 TSSOP-24 封裝。LT3514E 的千片批購價為每片 3.50 美元。LT3514I經過測試，保證在 -40°C 至 125°C 的結溫范圍內工作，千片批購價為每片 3.85 美元。兩種版本均有現貨供應。如需更多信息，請登錄www.linear.com.cn/product/LT3514。

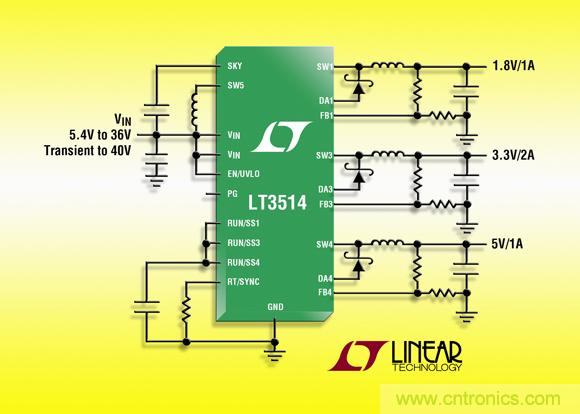

圖1：36V、三輸出2A+1A+1A (IOUT)、2.2MHz降壓型DC/DC轉換器
性能概要：LT3514
●寬輸入范圍：3.2V 至 36V (最大值為 40V)
●一個 2A 輸出和兩個 1A 輸出
●100% 占空比工作
●利用電阻器設置的恒定頻率
●堅固的抗短路性能
●寬 SYNC 范圍：250kHz 至 2.2MHz
●反相開關降低紋波
●800mV FB 電壓
●獨立的運行 / 軟起動引腳
●具 UVLO 的停機模式
●內部補償
●過熱停機
●纖巧的 28 引線 (4mm x 5mm) 耐熱性能增強型 QFN 和 TSSOP-24 封裝
